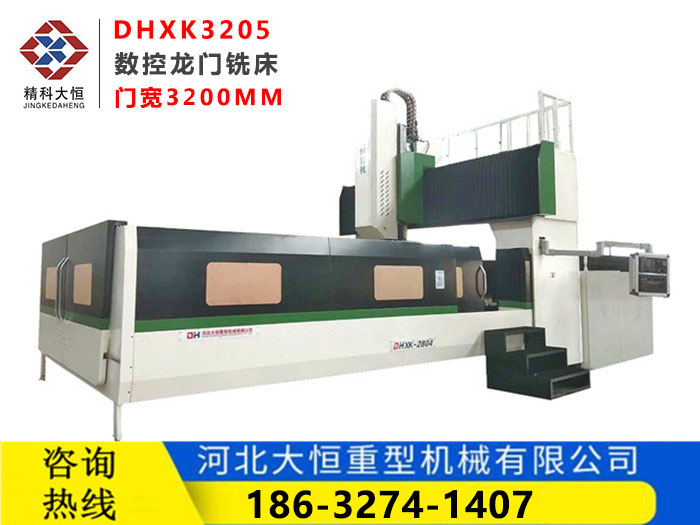

定梁動柱龍門鏜銑床
機床的結構特點:
機床采用龍門架在底座上移動,工作臺固定在2立柱之間,占地面積小,用戶投資成本低,加工高度可由用戶安裝時打混泥土高度決定,龍門架移動兩邊采用滾珠絲杠雙驅動,導軌采用臺灣上銀滾柱直線導軌,絲桿采用南京工藝,雙驅動電機采用絕對編碼器電機,發那科原廠電機,不用開機回零,斷電能隨意找到原來加工點繼續加工,節約用戶使用時間。
主軸箱隨溜板上下移動;主軸箱導軌采用高頻淬火研磨而成,滑臺采用高品質聚乙烯耐磨片貼塑,運行平穩,剛性強,主軸采用臺灣健椿精密BT50主軸,主軸箱上下采用氮氣平衡系統運行平穩可靠,反應快。主軸電機采用雙速電機。主軸箱上下采用5010雙螺母精密絲桿。
主軸箱沿橫梁左右移動,橫梁采用滾柱直線導軌一平一側大斜面階梯導軌結構,把主軸箱重量設計受力在橫梁導軌上,橫梁采用高剛性井字加強筋結構。機床具有銑削、鏜削、鉆削、锪孔、剛性攻絲等功能。
