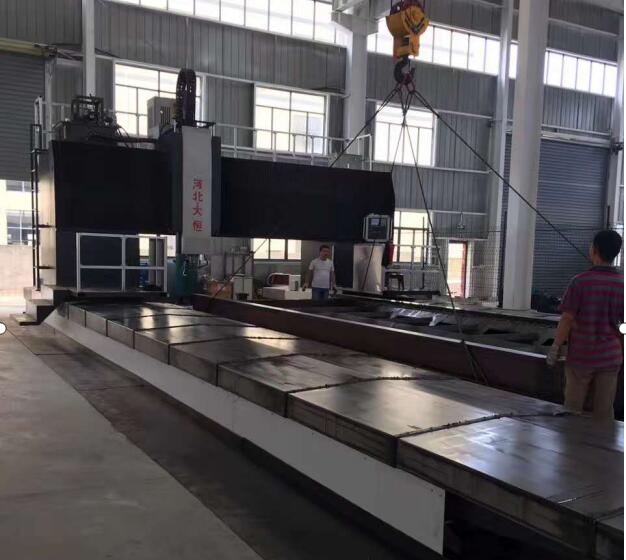

定梁動柱數控龍門鏜銑床
機床的結構特點:
機床采用龍門架在底座上移動,工作臺固定在2立柱之間,占地面積小,用戶投資成本低,加工高度可由用戶安裝時打混泥土高度決定,龍門架移動兩邊采用齒輪齒條傳動,導軌采用臺灣上銀滾柱直線導軌,絲桿采用日本THK絲桿,雙驅動電機采用絕對編碼器電機,西門子原廠電機,不用開機回零,斷電能隨意找到原來加工點繼續加工,節約用戶使用時間。
主軸箱隨溜板上下移動;主軸箱導軌采用高頻淬火研磨而成,滑枕采用500*500方滑枕,滑臺采用高品質聚乙烯耐磨片貼塑,運行平穩,剛性強,主軸采用臺灣健椿精密BT50主軸,主軸箱上下采用氮?dú)馄胶庀到y(tǒng)運行平穩可靠,反應快。主軸電機采用西門子原裝22KW電機。主軸箱上下采用6310雙螺母精密絲桿。
主軸箱沿橫梁左右移動,橫梁采用滾柱直線導軌一平兩側大斜面階梯導軌結構(3條55滾柱),把主軸箱重量設計受力在橫梁導軌上,橫梁采用高剛性井字加強筋結構。機床具有銑削、鏜削、鉆削、锪孔、剛性攻絲等功能。
適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。配備附件銑頭后可實現工件的一次裝夾,安裝直角銑頭可五面加工,一機多用,提高了工件的加工質量和生產效率。該機床由西門子系統CNC數控控制。
定梁動柱數控龍門鏜銑床配置參數
項目 | DHXK-DZ8040 | DHXK-DZ10040 | DHXK-DZ10050 | DHXK-DZ12050 | |
X軸行程 | mm | 8200 | 10200 | 10200 | 12200 |
Y軸行程 | mm | 4300 | 4500 | 5600 | 5600 |
Z軸行程 | mm | 1800 | 1800 | 1800 | 800 |
龍門跨距 | mm | 4200 | 4000 | 5000 | 5000 |
鼻端高度 | mm | 200-2000 | 200-2000 | 200-2000 | 200-2000 |
工作臺面積 | mm | 3600*8000(4塊3600*2000平臺拼接) | 3600*10000,(5塊3600*2000平臺拼接) | 4000*10000(5塊4000*2000平臺拼接) | 3600*12000(6塊3600*2000平臺拼接) |
最大承重 | T | 8/平方米 | |||
T型槽數量 | No. | 28橫槽 | |||
T型槽尺寸/間距 | mm | 28/250 | |||
主軸驅動方式 |
| 皮帶傳動 | |||
主軸轉速 | rpm | 6000 | |||
主電機功率 | kW | 22 | |||
主軸電機扭矩 | N.m | 280 | |||
主軸錐度及規格 |
| ISO7:24NO50 | |||
拉釘規格 |
| P50T-2-MAS503 | |||
主軸直徑 | mm | Φ290 | |||
X、Y、Z快移速度 | m/min | 7/10/10 | |||
X、Y、Z伺服電機功率 | kW | 7.5*2/5.5/5.5 | |||
X、Y、Z伺服電機扭矩 | N.m | X軸36*2,YZ軸36 | |||
X、Y、Z伺服電機轉速 | rpm | 2500 | |||
Z軸絲杠直徑 | mm | Φ6310 | |||
進給速度 | mm/min | ||||
最小步進當量 | mm | 0.001 | |||
機床重量約 | T | 90 | 100 | 110 | 120 |
占地面積 | mm | 1700*9000 | 1900*9000 | 1900*10500 | 21000*10500 |
數控系統 |
| 西門子828D(臺灣新代、日本三菱、發那科可選配) |
